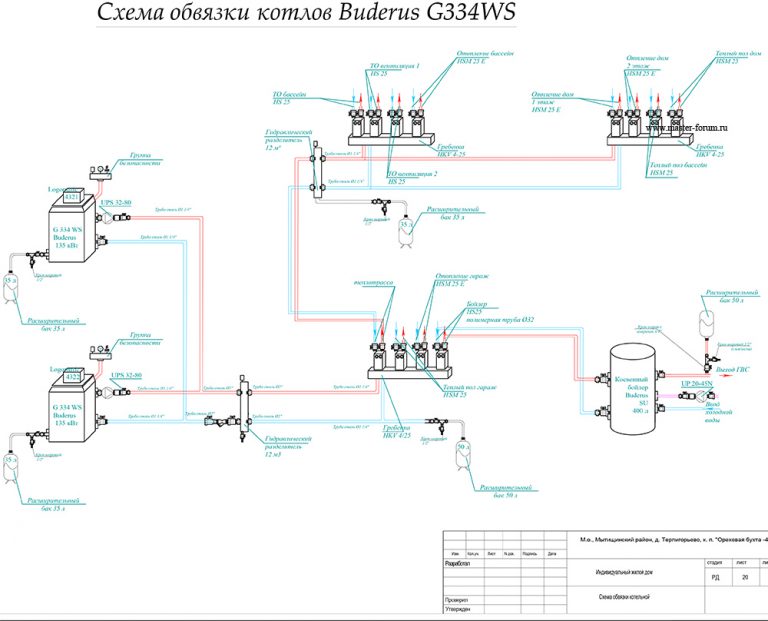

Схема обвязки двухконтурного котла будерус



Схема обвязки двухконтурного котла будерус
Схема обвязки двухконтурного котла будерус

Котел отопления является устройством, в котором сжигается топливо и нагревается жидкий теплоноситель. Тепло еще надо подавать в водяные контуры радиаторов, теплого пола, бойлера и др. Здесь обязательно нужна схема обвязки газового котла отопления - все, что соединяет его с приборами в помещениях.

Назначение обвязки

  1. Поддерживание стабильного давления теплоносителя в системе.
  2. Удаление из жидкости воздуха, мешающего ее циркуляции. При образовании воздушной пробки прохождение воды через это место прекращается. В правильной схеме устанавливаются воздухоотводчики.
  3. Очистка теплоносителя от загрязнений. Механические примеси ухудшают работу оборудования. В связи с этим необходима установка фильтров для очистки.
  4. Компенсация температурного расширения жидкости. Чтобы жидкость не разрушила систему избыточным давлением, устанавливается бачок, компенсирующий расширение.
  5. Подключение в систему одного или более контуров.
  6. Накопление горячей воды при подключенном бойлере.

Простейшая схема с одним контуром

Самая простая схема обвязки газового котла отопления составляется в соответствии с его характеристиками и требованиями.
схема обвязки газового котла отопления

В обвязку также входит подключение подачи газа к горелке.

Обвязка газового котла отопления: схема, фото

Простейшая система с одним контуром составляется в соответствии с его характеристиками и требованиями. С подающей стороны устанавливают обратный клапан и шаровой кран.

На обратной или нагнетающей трубе устанавливают насос для создания циркуляции жидкости, обеспечивающий равномерное распределение теплоносителя по комнатам. Перед ним подключается сетчатый фильтр, расположенный вниз отстойником. Перед входом жидкости в котел целесообразно установить фильтр тонкой очистки.

Ближе к котлу устанавливают расширительный бак закрытого типа. В нем находится мембрана, позволяющая сбрасывать лишнее давление при температурном расширении жидкости.

После насоса теплоноситель поступает по контуру на радиаторы. Более современной является развязка через коллектор - особый водосборник, от которого производится раздача жидкости по нескольким контурам. Его помещают в отдельный шкаф, из которого теплоноситель распределяется по трубопроводам.обвязка газового котла отопления схема фото

Схема обвязки газового котла отопления содержит предохранительный клапан. При закипании теплоносителя от перегрева расширительный бак может не справиться со скачком давления. Последствия могут быть следующими:

  • разрывы трубопроводов и протечки соединений;
  • разрушение фитингов и труб;
  • взрыв емкости котла.

Предохранительный клапан устанавливают как можно ближе к котлу, потому что в нем начинает расти давление.

На некоторых агрегатах устанавливаются группы безопасности, состоящие из клапана сброса, автоматического воздухоотводчика и манометра. Приборы вмонтированы непосредственно в водяную рубашку котла, но могут устанавливаться также на трубопроводах. На газовых и электрических котлах эти устройства могут быть заменены на другие, где при достижении критической температуры жидкости горелки или электронагреватели отключаются.

Вариантов подключения отопительного оборудования к котлам множество, но основой классификации является разделение на естественную и принудительную циркуляции.

Естественная циркуляция

Принцип действия основан на снижении удельного веса воды при нагревании. Горячая жидкость вытесняется холодной вверх, проходит через отопительные приборы, отдает часть тепла и возвращается на подогрев обратно в котел.

Монтаж подводящих и отводящих труб производится с наклоном как минимум 30, чтобы происходила естественная циркуляция и меньше скапливался воздух в системе.

При естественной циркуляции обвязка газового котла отопления (схема ниже) делается так, чтобы радиаторы располагались выше подающего трубопровода.обвязка газового котла отопления схема

Обратка идет сверху также с уклоном. При правильном монтаже и выборе диаметров труб естественная циркуляция по мощности почти не уступает принудительной.

Достоинства способа:

  • простота системы;
  • легкость монтажа;
  • бесшумность работы;
  • долговечность.

Система подходит для обогрева небольшого дома с суммарной площадью помещений не более 100 м2. К недостаткам относятся длительность прогрева помещений и невозможность температурного регулирования в отдельных помещениях.

Гравитационная схема применяется большей частью в небольших домах и на даче, при наличии всего одного контура отопления. Многочисленные трубы портят интерьер, если их не скрыть в стенах.

Принудительная циркуляция

Способ получил наибольшее распространение, поскольку насос интенсивно перекачивает через систему теплоноситель и эффективность отопления повышается на 30 %.

К достоинствам также относятся возможность регулирования температуры и небольшой расход труб при монтаже. Система все же обойдется значительно дороже, поскольку она сложнее и требует больше приборов. Установленные элементы требуют балансировки, а вся система - регулярного обслуживания. Кроме того, необходим источник электроэнергии.

Если установить комбинированную систему, она будет сочетать преимущества обеих предыдущих. Ее можно переключать в любой режим с помощью байпаса, установленного вместе с насосом. При этом работа отопления не будет зависеть от подачи электричества в дом.

Обвязка полипропиленом

Пластиковые трубы пришли на смену металлическим повсюду, в том числе и для водопроводов. Для отопления используют многослойные армированные изделия, выдерживающие высокое давление. Благодаря соединениям пайкой получается монолитная обвязка газового котла отопления полипропиленом. Схемы создаются любой сложности и за короткое время.обвязка газового котла отопления полипропиленом схемы

Важно! Чем проще схема системы отопления, тем она надежней, а производительность выше.

В отличие от теплоносителя газ подключается к котлу через металлическую трубу с паронитовой прокладкой. Уплотнение герметично и не горит.

Обвязка напольного газового котла отопления: схема

Габариты обычного напольного котла небольшие, но для его установки вместе с обвязкой требуется много места. Все оборудование, включающее циркуляционный насос, колена, втулки, коллектор, краны и приборы сложно разместить компактно.обвязка напольного газового котла отопления схема

Большинство моделей выполняются одноконтурными, а для горячей воды требуется бойлер со всеми подключениями.

Система подачи горячей воды требует наличия отдельного насоса (при отсутствии центрального водоснабжения), расширительного бака и термостатического смесителя.

Газ к котлу необходимо правильно подключить. Для этого заказывается проектная документация, которую составляют специалисты. Ввод в дом газовой трубы производится при наличии устройства отключения при возникновении аварийной ситуации. Газ подключают специальные службы, использующие при этом специальные трубы, шланги и другое оборудование.

Монтаж настенного котла

Котлы можно вешать на стену даже на кухне. Они занимают мало места. Обвязка настенного газового котла отопления (схема ниже) идет в комплекте и может быть даже встроенной в котел. Компактное расположение оборудование требует меньше места, но подобные модели сложней обслуживать.обвязка настенного газового котла отопления схема

Недостатком настенных котлов является небольшая мощность. Кроме того, устройства не работают без электричества, а естественная циркуляция теплоносителя для них применяется редко. С другой стороны, практически все котлы уже оборудуются электроникой и электричество для них необходимо. В местах с его нестабильной подачей можно поставить бесперебойный блок питания.

В большинстве настенных моделей предусмотрена обвязка двухконтурного газового котла отопления, схема которой позволяет снабжать дом горячей водой.обвязка двухконтурного газового котла отопления схема

Недостатком двухконтурного варианта является отключение отопления во время потребления горячей воды. Это особенно заметно, когда мощность котла небольшая. Если ее достаточно, температура теплоносителя за пару часов снижается всего на несколько градусов. Это относится к домам с качественной теплоизоляцией и достаточным количеством радиаторов, обладающих тепловой инерцией.

Заключение

Схема обвязки газового котла отопления составляется в соответствии с его характеристиками и требованиями. Для дачи подходит система естественной циркуляции через один контур, а для большого дома - с принудительной и многоконтурной.
